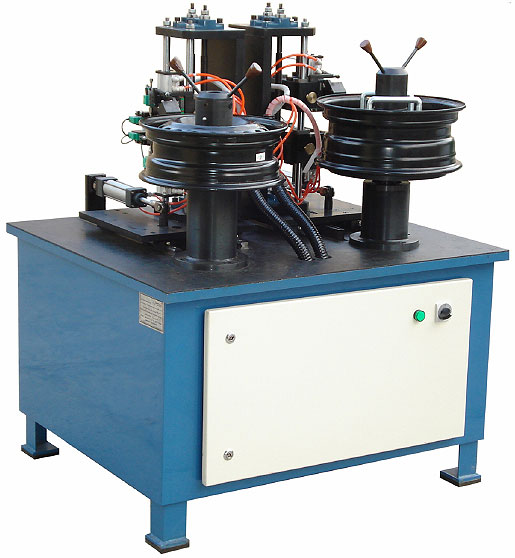

این دستگاه جهت انجام آزمون ‌سنجش تاب و لنگی بر روی رینگ و طوقه چرخ خودرو و بر اساس الزامات استانداردهای 87-614 JASO C و SAE j2133‌ طراحی و ساخته شده است. با استفاده از این دستگاه علاوه بر آزمون فوق، امكان تعیین نقطه Lowpoint رینگ با استفاده از آنالیز فوریه، میسر می‌باشد.

قابلیت‌ها و مشخصات اصلی دستگاه به شرح زیر می‌باشد:

• امكان انجام آزمون بر روی رينگ و طوقه چرخ خودرو‌های پژو 405 و پرايد به صورت نيمه اتوماتیک
• مجهز به دو ماژول مستقل برای انجام آزمون بر روی رينگ و طوقه
• مجهز به یك سیستم مشترك Data Acquisition مبتنی بر كامپیوتر
• دارای نرم‌افزار تحت Lab View برای كنترل رویه آزمون، پردازش، ثبت و نمایش نتایج
• امكان انجام آزمون به صورت دستی و یا اتوماتیک پس از نصب قطعه
• مجهز به مكانیزم دوران قطعه تحت آزمون و سیستم پنوماتیک جابه‌جا كننده مجموعه نصب سنسورهای اندازه‌گیری
• دارای دقت 0.03mm در اندازه‌گیری مقادیر تاب و لنگی و دقت 3 درجه در تعیین نقطه LP
• امكان انجام آزمون در زمان حداقل 20Sec بدون احتساب زمان‌های Load و Unload با قابلیت بهبود برای استفاده در خطوط تولید
• امكان توسعه دستگاه جهت انجام آزمون بر روی رینگ‌ها و طوقه‌های "16 ~ "13
• داری رینگ مستر با Runout معادل 0.03mm برای صحه‌گذاری عملكرد دستگاه

مشخصات دستگاه
1- ایستگاه‌های جداگانه تست رینگ و طوقه
2- فیكسچر‌های تست رینگ و طوقه پراید و پژو
3- موتور‌گیربكس‌های چرخش رینگ و طوقه: 24iV, DC, 20 W, 1800 RPM, 1/36
4- ماژول DAQ با اتصال USB : USB - 4711- Advantech
5- نرم‌افزار تحت Lab VIEW 7.1
6- سنسورهای جابجای پتانسیومتری Gefran PY-2-F-010-S01M
7- لپ تاپ مارك DELL
8- پرینتر لیزری رنگی hp
